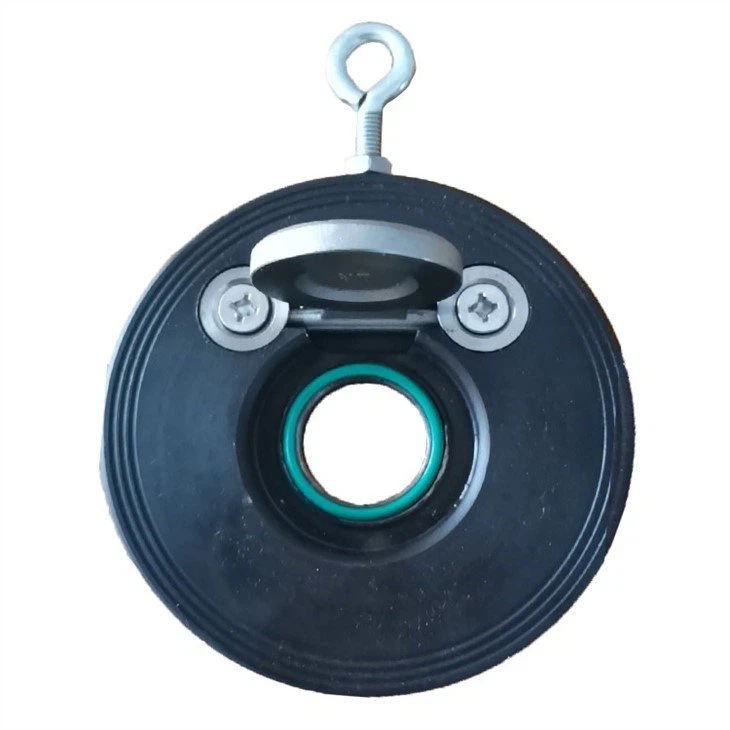

Falf Gwirio Swing Math Brechdan

Cyflwyniad Cynnyrch

Mae'r falf wirio swing math rhyngosod yn atal llif gwrthdro trwy symudiad disg yn gyfochrog â'r llif. Gyda'r dyluniad hwn, mae'r disg bob amser yn y llwybr llif. Mae'r disg yn sbring-lwytho i helpu gyda seddi. Nid oes gan y falfiau gwirio lifft wafferi plât sengl hyn unrhyw foned ac maent wedi'u gosod rhwng fflansau. Mae gan y disg falf wirio hwn deithio disg byr iawn ac mae'n ymateb yn gyflym iawn i ataliad llif neu wrthdroi, gan leihau'r potensial ar gyfer morthwyl dŵr. Mae ychydig yn well na falf wirio plât swash wrth leihau morthwyl dŵr posibl, ond gyda gostyngiad pwysedd uwch.

Mae'r math hwn o falf wirio yn cyfuno adeiladwaith a dibynadwyedd syml ond cadarn. Maent wedi'u cynllunio a'u datblygu ar gyfer cymwysiadau sydd angen colli pwysau isel. Mae gan falfiau gwirio swing arddull waffer ddimensiynau wyneb yn wyneb byr a phwysau isel ar gyfer gosodiad syml sy'n arbed gofod rhwng fflansau paru.

Mae'r falf yn addas i'w gosod rhwng gwahanol fflansau weldio casgen safonol neu fflansau paru math plât. Mae dimensiynau wyneb yn wyneb byr a phwysau isel yn gwarantu gosodiad syml sy'n arbed gofod rhwng y bolltau sy'n cysylltu'r fflansau. Mae'r cyfuniad o'r cysylltiad siafft disg ecsentrig a'r sedd ddisg yn sicrhau bod y cyfrwng dychwelyd yn cael ei ddiffodd yn ddibynadwy. Oherwydd eu dyluniad cryno a'u cost gymharol isel, mae falfiau gwirio wafferi yn dod yn falf wirio a ffefrir ar gyfer y rhan fwyaf o geisiadau. Mae falfiau gwirio wafferi hefyd ar gael mewn fersiynau wedi'u llwytho yn y gwanwyn ar gais penodol.

Manylion Cynnyrch

Mae'r falf wirio waffer hon yn cynnwys corff afrlladen anfflamadwy byr, arddull rhyngosod sy'n cwrdd â dimensiynau wyneb yn wyneb API 6D ac ASME B 16.10. Yn syml o ran adeiladu ond yn ddibynadwy ac yn gadarn, mae'r falf hon yn ddelfrydol ar gyfer tasgau rhyddhau pwmp. Mae'r pin colfach wedi'i osod yn ecsentrig ynghyd â sedd y ddisg yn sicrhau bod y cyfrwng dychwelyd yn cael ei gau'n effeithiol. Ar gais penodol, mae fersiwn wedi'i lwytho â gwanwyn o'r falf wirio wafferi hefyd ar gael. Mae falfiau gwirio wafferi yn addas i'w gosod rhwng gwahanol fflansau gwddf weldio safonol neu fflansau gwrth-lithro. Oherwydd y modrwyau sêl wyneb "O" adeiledig ar yr wynebau selio, nid oes angen unrhyw gasgedi fflans yn ystod y gosodiad. Mae'r dimensiwn wyneb yn wyneb byr a'r pwysau ysgafn yn caniatáu gosodiad syml rhwng fflansau paru, gan arbed lle.

Nodweddion

- Mae'r dimensiynau wyneb yn wyneb yn fach iawn, felly mae'r gofod sydd ei angen ar gyfer gosod yn llai na 10 y cant o falfiau confensiynol i].

- Pwysau ysgafn iawn - dim ond tua 1/6 o bwysau falfiau gwirio traddodiadol yw cyfanswm y pwysau.

- Mae'r corff wafferi byr yn caniatáu i'r falf gael ei osod gan ddefnyddio hyd byrrach a llai o glymwyr na falfiau gwirio siglen flanged. Arbedion cost clymwr o tua 50 y cant.

- Mae manteision eilaidd sylweddol yn caniatáu arbedion sylweddol wrth drin, pecynnu, cludo, gosod a chynnal a chadw.

- Arbedion ar yr hyd cyffredinol sydd ei angen ar gyfer pibellau.

- Cymhwysir trorym tynhau isel i bolltau fflans paru oherwydd sêl wyneb O-modrwyau.

- Oherwydd y nifer fach o rannau a strwythur syml, mae bron yn ddi-waith cynnal a chadw.

- Hunan-ganoli yn y bibell oherwydd diamedr allanol rheoledig, hawdd ei osod.

Cymhwysiad a Pherfformiad

Mae'r falf wirio swing math rhyngosod yn defnyddio disg swing i ganiatáu neu rwystro llif. Maent wedi'u cynllunio fel y gellir eu gosod mewn mannau hynod o dynn - mannau lle na ellir defnyddio falfiau gwirio flanged. Mae gan falfiau gwirio wafferi gorff wedi'i fowldio o amgylch yr ardal lle mae'r clapper yn agor. Dyma'r gwahaniaeth pwysicaf rhwng y ddau fath o falfiau a grybwyllir uchod.

Er y gall hyn ymddangos fel mater gofod yn unig ar yr olwg gyntaf, mae presenoldeb y corff falf mewn gwirionedd yn cael effaith fawr ar ymarferoldeb y falf o'i gymharu ag archwiliad wafferi syml. Oherwydd bod falfiau gwirio fflans wedi'u fflansio yn eu lle, nid oes digon o le ar y gweill i'r ddisg agor. Mae hyn yn golygu bod llif yn cael ei gyfyngu fel arfer o fewn y falf wirio.

Gosod a Chynnal a Chadw

- Nid oes angen unrhyw waith cynnal a chadw, mae'n hawdd ailosod darnau sbâr.

- Yn gosod ar y bibell heb gasgedi ychwanegol.

- Dyluniad gwddf hir ar gyfer cymwysiadau inswleiddio.

- Gellir ychwanegu swyddogaeth gwanwyn ar ddisg ar gais.

Mantais

1. OEM a galluoedd addasu

2. Mae ein ffowndri ein hunain (castio manwl / castio tywod) yn gwarantu cyflenwad cyflym ac ansawdd

3. Bydd pob swp o nwyddau yn darparu MTC ac adroddiad arolygu

4. Profiad cyfoethog mewn gweithrediad gorchymyn prosiect

Cydrannau

Dimensiynau
