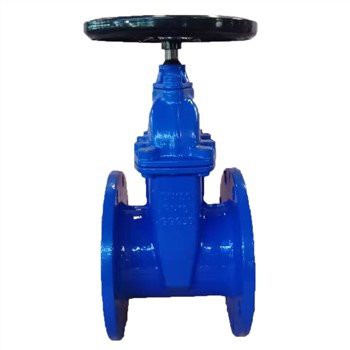

Mae nifer y rhannau allweddol o'r falf giât yn fach, mae'r strwythur yn gymharol syml, nid yw cywirdeb peiriannu y rhan fwyaf o fanylebau yn uchel, ac mae'r tu allan yn gymharol garw, sy'n rhoi argraff i bobl o fod yn beiriant syml. Mewn gwirionedd, mae sefyllfa selio cardiofasgwlaidd y falf giât yn hynod o fanwl gywir, mae "tair gradd" (gwastadedd, llyfnder, cryfder) yr arwyneb selio yn uchel iawn, ac mae maint ffit y pâr selio a ffurfiwyd gan y ddau. arwynebau selio yn uchel iawn. Mae angen i bob un wneud sero-i-sero er mwyn cyflawni dim gollyngiad yn y prawf aerglosrwydd. Mae'r math hwn o safon nad yw'n llyfn i sicrhau bod y galon yn rheoleiddio sero-i-sero yn fanwl gywir yn broblem brosesu fawr iawn wrth gynhyrchu a phrosesu falfiau giât.
Y cam cyntaf: gweithgynhyrchu bwrdd cylched olew
Bwrdd cylched olew falf giât (castio, arwyneb selio)
Prynu castiau (yn ôl manylebau) ➱ archwiliad sy'n dod i mewn (yn ôl manylebau) ➱ rhigolau arwyneb ➱ profion ultrasonic (yn ôl lluniadau) ➱ arwyneb a thriniaeth wres ôl-weldio ➱ prosesu dwfn ➱ malu wyneb selio ➱ selio archwiliad cryfder wyneb, diffyg lliw canfod canfod.
Cam 2: Proses weithgynhyrchu prif rannau falf giât
A. Y prif rannau sydd angen wyneb selio weldio arwyneb fel falf piston, falf giât pwysedd uchel, ac ati.
Prynu deunyddiau crai (yn ôl y manylebau) ➱ archwiliad sy'n dod i mewn (yn ôl y manylebau) ➱ gwneud bylchau (castiau dur gardd neu ddur, yn unol â rheoliadau technoleg prosesu lluniadau peirianneg) ➱ prosesu cychwynnol arwynebau archwilio ultrasonic (pan nodir yn y lluniadau) ➱ prosesu cychwynnol rhigolau arwyneb ➱ Weldio troshaen a thriniaeth wres ôl-weldio ➱ Prosesu dwfn ym mhobman ➱ malu wyneb selio ➱ Archwiliad cryfder wyneb selio, canfod diffygion lliwio.
B. sedd falf
Prynu deunyddiau crai (yn ôl y manylebau) ➱ Archwiliad o fewn y ffatri (yn ôl y manylebau) ➱ Gwneud bylchau (castiau dur neu ddur crwn, yn unol â thechnoleg prosesu lluniadau peirianneg) ➱ Prosesu rhagarweiniol rhigolau arwyneb ➱ Wynebu ac ôl-weldio triniaeth wres ➱ Prosesu dwfn o bob Rhan ➱ Torri twll mewnol ➱ Triniaeth wyneb sedd falf (nitriding, triniaeth wres, cotio cemegol organig) ➱ Datrysiad terfynol (malu, caboli, torri, ac ati) ➱ Malu'r wyneb selio ➱ Archwilio cryfder wyneb selio , lliwio a chanfod diffygion.
C. Y prif rannau nad oes angen arwynebu wyneb selio weldio, ac ati.
Prynu deunyddiau crai (yn ôl y manylebau) ➱ archwiliad ffatri (yn ôl manylebau) ➱ gwneud bylchau (castiau dur gardd neu ddur, yn unol â rheoliadau technoleg prosesu lluniadau peirianneg) ➱ prosesu cychwynnol arwynebau archwilio ultrasonic (pan nodir yn y lluniadau) ➱ prosesu dwfn ym mhobman.
Y trydydd cam: cynhyrchu rhannau safonol
Manyleb gweithgynhyrchu rhannau safonol DL439-1991.
Prynu deunyddiau crai (yn ôl y manylebau) ➱ archwiliad ffatri sy'n dod i mewn (yn ôl manylebau) ➱ gwneud bylchau (castiau dur neu ddur gardd, yn unol â rheoliadau technoleg prosesu lluniadau peirianneg) a samplu a chynnal arolygiadau gofynnol ➱ prosesu rhagarweiniol ➱ dwfn prosesu ➱ archwiliad sbectromedr.
Cam 4: Proses y Cynulliad
Rhannau a dderbyniwyd ➱ Clir a glân ➱ Gosodiad garw (yn ôl lluniadau) ➱ Prawf pwysau (yn ôl lluniadau peirianneg, technoleg prosesu) ➱ Ar ôl pasio, dadosod, sychu'n lân ➱ Gosodiad terfynol ➱ Addaswch gydag offer trydan neu actuator trydan (ar gyfer falf rheoli trydan ) ➱ Pecynnu Paent ➱ Cludo.
